STEREONET UYGULAMALARI |
 |
|
|
 |
 |
|
Stereonet (Schmidt-eşit alan alt yarım küre iz düşüm
diyagramı) |
Stereonet üzerine yerleştirilecek şeffaf kağıtın hazırlanması |
|
|
|
1-Bir düzlemin (Tabaka,
çatlak, damar, fay, klivaj vb. gibi) kutup noktası ile
birlikte işaretlenmesi İşaretlenecek düzlemin
konumu: K40B, 35 KD |
 |
 |
|
a-Kuzeydan itibaren batıya doğru alttaki ağ boyunca 40
derece sayılır ve bu noktaya bir işaret konur |
b-İşaretlenen nokta ağın kuzey-güney çizgisine çakıştırılır.
Ağın D-B çizgisi üzerinde eğim yönünde (KD)
eğim açısı kadar (35) dıştan içe
doğru sayılır ve buradaki yay kağıt üzerine çizilir. Böylece
düzlem çizilmiş olur. Aynı anda
eğim yönünün tersinden içten dışa doğru yine 35 derece sayılarak
işaretlenen nokta bu düzlemin kutup
noktasıdır. |
 |
 |
|
c-Düzlemin kutup noktası ile beraber işaretlenmiş durumu |
d- Düzlem ile kutup noktası arasındaki açı 90 derecedir. |
|
2- Bir düzlemin doğrudan
kutup noktasının işaretlenmesi (Yapısal analizlerde
genellikle çok sayıda düzlem ölçümü alınır. Stereonet
üzerinde analiz yapılacağında basitlik açısından düzlemlerin
kendisi değil de sadece kutup noktaları işaretlenir).

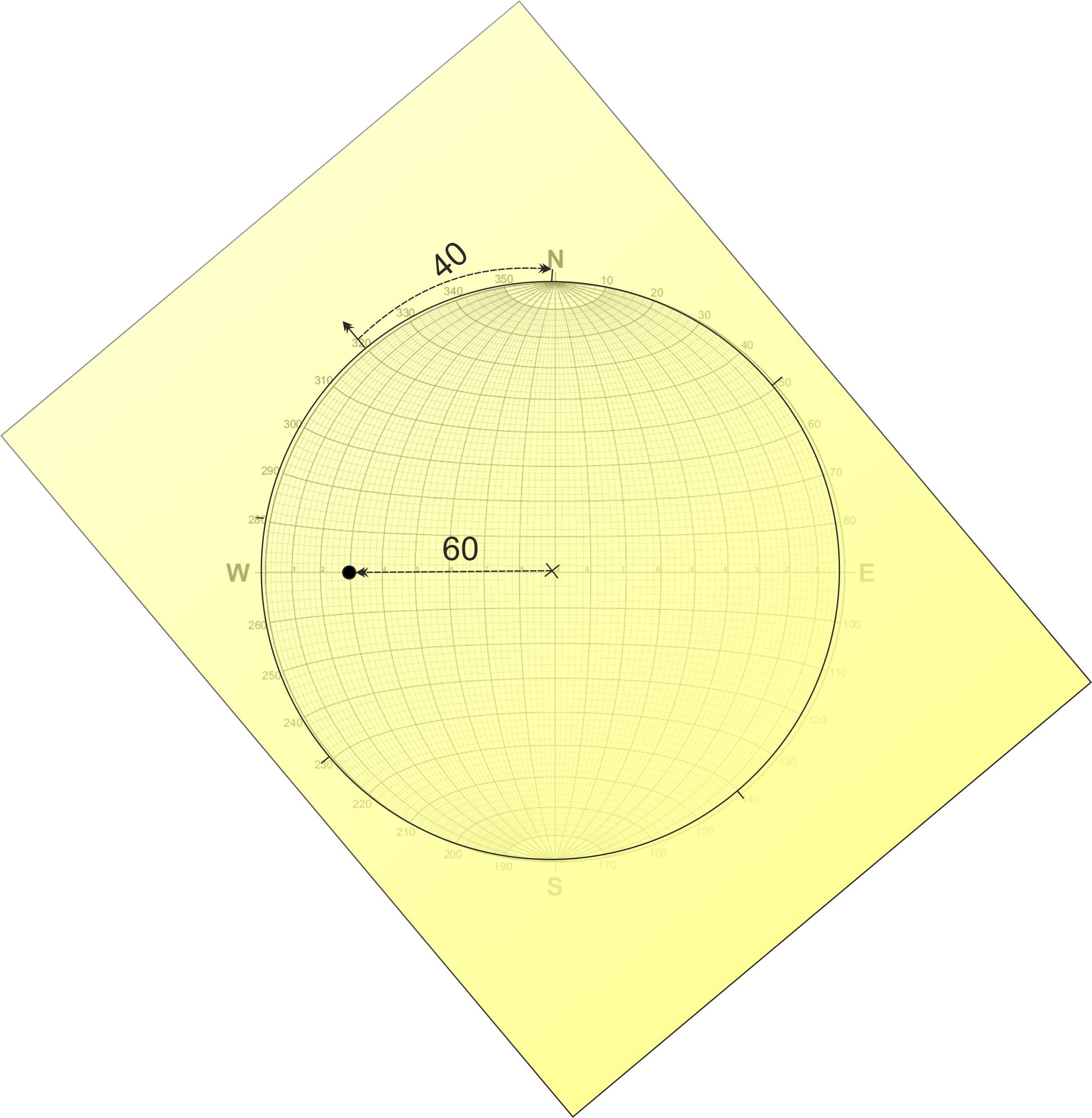

K40D, 60GD konumlu bir düzlemin kutup noktasının
işaretlenmesi |
 |
 |
|
a-Doğrultu açısı kadar (40) doğuya 40 derece sayılır ve
işaretlenir |
b-Bu nokta alttaki ağın K noktasına çakıştırılır. Bu konumda
ağın D-B çizgisi üzerinde eğim yönünün tersine (KB ucundan)
merkezden dışa doğru eğim açısı kadar (60 derece) sayılır ve
kutup noktası işaretlenir |
 |
NOT: Doğrultu
işaretlenirken doğrultu konumuna göre doğu veya batıya doğrultu
açısı kadar sayıp nokta atmak yerine, Şeffaf kağtın kuzey ucunun
doğrultu açısı kadar(doğrultu KB ise,
şeffaf kağıtın kuzey oku doğuya- KD ise kuzey oku batıya
doğrultu açısı kadar) döndürülmesi daha pratik sonuç
verecektir |
|
c- Kutup noktasının işaretlenmiş hali |
|
|
3-Kutup noktasından düzlemin
konumunun bulunması (Yapısal analizlerde arazide
ölçülmüş çok sayıda düzlemin kutup noktası stereonet üzerine
işaretlenir ve bazı durumlarda bu düzlemlerin egemen
gidişinin bulunması gerekir) |
 |
 |
|
a-Konturlama vb gibi metotlarla işaretlenen düzlemlerin
ortalama gidişini temsil eden kutup noktası bulunur |
b-Kutup noktası ağın D-B çizgisi üzerine getiilerek bu
doğrultuda kutup noktasından 90 derece sayılır. Buradan geçen
ağın boylam dairesi çizilir. Yayın baktığı yön düzlemin eğim
yönünü (GD), dıştan içe yaya kadar olan açısı ise düzlemin eğim
açısını (64) verir. |
 |
|
|
c-Çizilen yayla Kuzey arasındaki açıda (16) düzlemin
doğrultusunu verir. |
|
|
4- Çizgisel (kıvrım ekseni,
minerallerin uzun ekseni, arakesit lineasyonu, kayma
çizikleri vb gibi) bir yapının işaretlenmesi
K55D, 27 GB gidişli bir
çizgisel yapının işaretlenmesi |
 |
 |
|
a-Verilen yöndeYönelim açısı kadar (55) alınır |
b-Bu nokta alttaki ağın D-B çizgisi üzerine getirilir. Dalım
yönünde (GB) D-B çizgisi üzerinde dıştan içe doğru dalım açısı
kadar sayılarak çizgisel yapı(l) işaretlenmiş olur. |
 |
|
|
c-Çizgisel yapının işaretlenmiş durumu |
|
|
5-Stereonet üzerinde çizgisel
bir yapının gidişinin bulunması (Bazı yapısal analizlerde
bir çizgisel yapının egemen gidişinin veya kıvrım
analizlerinde (beta ve pi diyagramlarında) kıvrım ekseninin
stereonet üzerinden okunması gerekir) |
 |
 |
|
a-Bulunan çizgisel yapı |
b-Bu nokta ağın D-B çizgisi üzerine getirilir. noktadan geçen
doğu-batı çizgisi çizilir. Çizginin noktanın bulunduğu ucuna ok
konur. Bu çizgisel yapının dalım yönüdür(GD). Aynı anda ağın
dışından noktaya kadar olan açı okunur (33). Bu çizgisel yapının
dalım açısıdır. |
 |
|
|
c-Çizgisel yapının K yönü ile arasındaki dar açı (46)
okunur. Bu da çizgisel yapının yönelimini verir. |
|
|
|
|
|
