Prof. Dr. YAŞAR EREN

SELÇUK ÜNİVERSİTESİ    JEOLOJİ MÜHENDİSLİĞİ BÖLÜMÜ

STEREONET UYGULAMALARI

Problem: Konya kuzeybatısında Mursaltepe (Meydanköy) civarında ölçülen 285 adet tabaka ölçümünü nokta-kontur diyagramı yaparak yorumlayınız (Not:ölçümler eğim yönü açısı ve eğim miktarı ölçüm yöntemine göre verilmiştir)

235 50

205 55

195 80

210 35

125 45

130 60

175 50

150 75

160 65

240 75

145 25

240 44

170 54

305 70

310 65

95 43

140 80

153 63

145 89

200 47

155 64

215 30

165 80

170 85

135 88

235 59

135 52

175 80

234 70

247 57

237 52

170 65

135 70

252 70

120 75

120 60



0 43

190 70

200 50

165 55

200 39

170 29

80 70

185 69

345 65

140 80

130 70

200 57

155 70

230 43

210 39

170 30

150 55

135 35

295 85

282 75

270 69

225 24

185 43

215 48

249 40

259 41

205 58

95 60

155 70

190 55

226 50

201 70

10 45

165 74

211 65

140 70



170 65

160 40

325 45

330 70

345 40

340 35

150 60

180 45

250 65

250 39

210 43

280 40

200 63

155 60

210 64

280 78

130 78

150 74

135 82

125 80

210 60

214 60

227 70

233 58

239 60

243 65

224 47

265 52

142 85

188 40

195 40

194 35

175 30

10 30

132 85

160 43



165 45

215 68

200 59

50 64

110 45

175 37

250 65

190 44

220 75

85 45

165 45

190 72

170 50

175 60

190 42

160 65

210 42

185 45

170 60

250 48

140 50

304 90

204 65

260 61

285 70

295 75

165 80

140 85

189 57

221 60

295 80

100 20

95 50

45 35

312 85

150 79



220 40

220 39

205 45

160 20

245 35

200 29

180 30

355 40

195 34

210 54

130 25

200 53

135 45

190 37

165 30

215 61

205 67

190 78

175 60

280 60

230 51

160 49

205 44

160 75

150 65

183 40

218 30

120 65

280 50

125 60

145 35

196 50

175 49

130 35

175 35

175 46



345 64

145 45

200 54

176 46

170 44

120 70

200 51

153 69

165 40

165 75

350 20

175 44

205 57

200 38

220 76

270 65

205 63

219 56

195 38

125 85

200 49

180 59

170 50

196 50

270 30

300 40

179 49

145 60

165 45

170 42

180 44

150 56

160 84

110 80

280 60



313 53

125 20

125 42

335 40

195 38

145 35

170 70

215 65

295 80

265 75

205 37

190 42

188 54

200 66

165 50

205 42

185 65

150 70

200 66

180 52

160 65

295 40

210 35

140 60

223 30

165 50

280 45

224 55

200 52

180 53

170 55

160 50

115 89

170 45

135 75

255 70

255 69

240 59

230 56

225 52

205 66

200 53

190 61

170 60

120 85

180 35

210 52

155 70

150 50

145 60

190 25

150 82

220 54

215 48

145 80

140 85

235 48

145 55

180 40

320 80

170 35

150 89

270 65

265 60

209 60

160 45

310 70

190 39

145 59

155 44






1-Verilen tabaka ölçümlerinin kutup noktaları işaretlenir

2-veriler, uygun kontur aralıkları seçilerek konturlanır


3-Uygun pi dairesi çizilerek daha önce belirtilen şekilde kıvrım ekseni (yıldız işaretli) konumu belirlenerek okunur. Kıvrımın yorumu yapılır (bölgedeki kısalma yönü, kıvrımın şekli, geometrisi, dalımı?)

KONTUR DİYAGRAMI

NOKTA-KONTUR DİYAGRAMI
Problem: Konya kuzeybatısında Mursaltepe (Meydanköy) civarında ölçülen 85 adet yapraklanma (klivaj) ölçümünü nokta-kontur diyagramı yaparak yorumlayınız

190 25

190 30

165 70

175 55

180 55

175 25

180 55

175 25

145 55

185 42

205 30



110 50

140 70

165 60

170 80

155 89

170 90

0 55

215 70

160 60

165 17

150 50



160 70

140 60

155 80

10 80

175 80

245 35

142 32

165 80

140 5

150 61

200 60



5 25

143 65

130 72

210 49

200 30

215 30

120 50

140 40

120 50

180 35

175 25



150 51

155 42

150 42

145 55

160 45

105 40

190 55

136 73

170 35

166 51



160 60

160 65

130 80

195 45

172 55

130 70

155 55

170 39

170 81

155 50



160 70

170 36

180 59

170 49

180 35

175 44

150 34

215 69

185 80

160 49



170 49

165 34

205 85

180 65

160 55

195 35

185 45

160 25

245 35

150 65

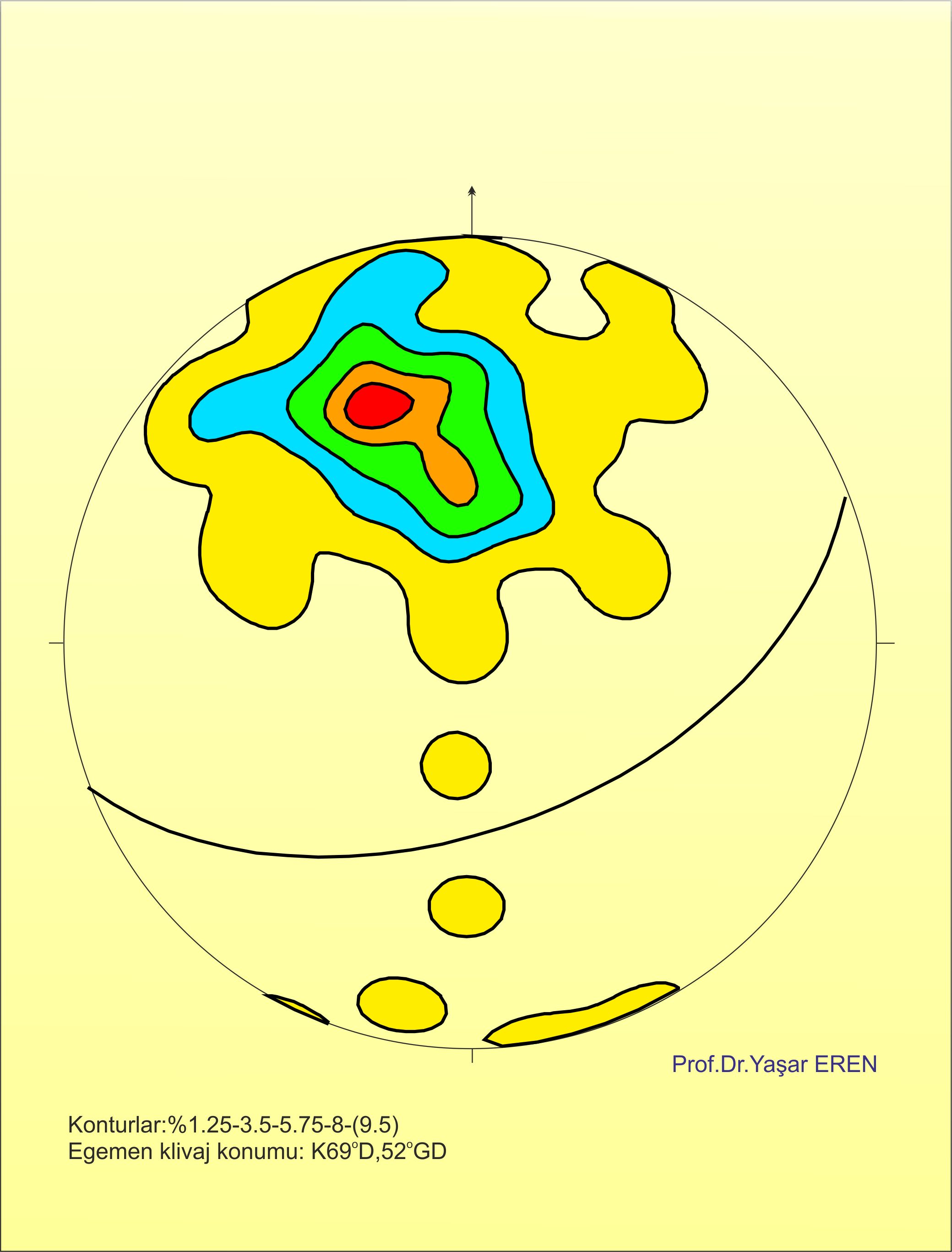

1-Klivajların kutup noktaları işaretlenir

2-Ölçümler uygun aralıklar seçilerek konturlanır ve en yoğun olan alan belirlenir


3-Bu örnekte Klivajların kutup noktaları tek bir egemen gidiş etrafında yoğunlaşmıştır. Bu noktadan faydalanılarak daha önce anlatılan (kutup noktasından düzlemin konumunu belirleme) yöntemle egemen klivaj yönelimi belirlenir. Belirlemeden sonra yorumlamaya geçilir (Maksimum kısalma yönü?)
